DLVS
Jatkosliitin
DLVS-jatkoskiinnitintä käytetään 38×73 mm:n sekundäärikannattimien jatkamiseen.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS

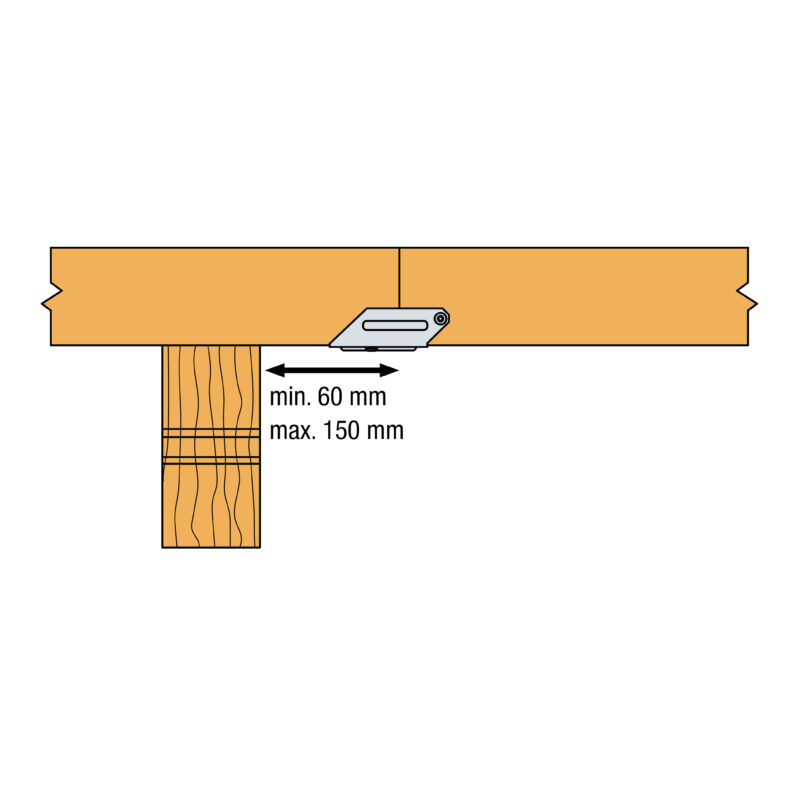

38×73 mm:n sekundäärikannattimet tuetaan jatkosliitin-DLVS73:n avulla. Jatkosliitintä käytettäessä vierekkäisten sekundäärikannattimien liitokset voivat olla samassa kohdassa, jolloin asentaminen helpottuu.
Edellytykset:
- Sekundäärikannattimien suurin etäisyys = 1,0 m
- Lappeen suurin pituus = 10 m
- Talon suurin pituus = 20 m
- Katon suurin kaltevuus = 25º
Kiinnike kestää katolla kävelevän ihmisen painon sekä soiroihin kohdistuvan tuulikuorman. Sekundäärikannattimien on kuljettava päädyissä kahden primääripalkkivälin läpi, eli kiinnike voidaan asentaa kolmanteen primääripalkkiväliin. Muissa primääripalkkiväleissä kiinnikkeet on asennettava siten, että niiden väliin jää vähintään kaksi primääripalkkia.
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- Sekundäärikannattimien jatkaminen
ASENNUS
KIINNITTÄMINEN
- Kiinnittämisessä käytetään CSA4,0x30-ruuveja
MITAT
LEVEYS (A) / PAKSUUS (B) / PITUUS (C)
- 73mm / 25mm / 86mm
Euroopan tekninen arviointi (ETA)
FORA
Ankkurointikulmalevy
Ankkurointikulmalevyä käytetään ankkuroitaessa yläpohjan primääripalkkeja pilareihin. Yhtä palkkia kohden käytetään yhtä kiinnikettä. Jos tarvitaan suurempaa ankkurointikestävyyttä, on suositeltavaa käyttää GAF-haarukkalevyä.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Yläpohjan primääripalkkien Ankkurointiin pilareihin
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- Yhtä palkkia kohden käytetään yhtä kiinnikettä
ASENNUS
KIINNITTÄMINEN
- Kiinnittämisessä käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja
MITAT
PITUUS (A) / LEVEYS (B)
- 280mm / 38mm
GAF
Haarukkalevyt
Haarukkalevyjä käytetään ankkuroitaessa palkkeja alapuolisiin puurakenteisiin.
GAF-haarukkalevyjä käytetään ankkuroitaessa 45-50 mm:n levyisiä palkkeja alapuolisiin puurakenteisiin. Lisäksi haarukkalevyn avulla voidaan kiinnittää tiilikaton ruode tai ylälankku.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Käytetään kattopalkkien ankkurointiin
- Käytetään tiilikaton ruoteiden tai ylälankun asentamiseen
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- Voidaan kiinnittää tiilikaton ruode tai ylälankku
ASENNUS
KIINNITTÄMINEN
- Kiinnittämisessä käytetään CNA3,1xℓ-naulauslevynauloja tai CSA4,0xℓ-ruuveja. Haarukkalevyn yläosan kiinnittämisessä käytetään molemmin puolin yhtä monta naulaa tai ruuvia. Haarukkalevyn alaosan kiinnittämisessä käytetään kaksinkertainen määrä nauloja tai ruuveja verrattuna yläosan yhden puolen kiinnittämiseen, eli alaosan ja yläosan kiinnittämiseen käytetään sama määrä nauloja tai ruuveja.
MITAT
LEVEYS1 (A) / PITUUS1 (B) / PITUUS2 (C) / SYVYYS (D) / LEVEYS2 (E)
- 50mm / 138mm / 178mm / 26mm / 60mm
Euroopan tekninen arviointi (ETA)
PFE
Palkkiankkuri
PFE-palkkiankkureita käytetään palkki-palkkiliitoksissa. Niiden avulla voidaan siirtää vaakasuuntaisia kuormituksia. Kiinnikkeeseen merkitty keskilinja varmistaa kiinnikkeen asentamisen oikein paikalleen. Kuormituksesta riippuen käytetään kahta tai neljää kiinnikettä liitosta kohden. Käytettäessä kahta kiinnikettä kiinnikkeet asennetaan ristikkäin, vastakkaisille puolille palkkeja. Kiinnikkeitä on saatavana vasen- ja oikeakätisinä. Ne myydään sarjoina.
SOVELLUS
LIITOS
- Palkki-palkki liitos
KÄYTTÖTARKOITUS
- Käytetään yksinkertaisille puurakenteille liitettäessä risteäviä palkkeja toisiinsa
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- Asennuksen helpottamiseksi kiinnikkeen yhdessä siivekkeessä on tappi, jotta kiinnike on mahdollista kiinnittää väliaikaisesti yhdellä vasaran lyönnillä
ASENNUS
KIINNITTÄMINEN
- Kiinnittämisessä käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja
MITAT
PITUUS (A) / PAKSUUS (B)
- 170mm / 20mm
- 210mm / 20mm
Euroopan tekninen arviointi (ETA)
PFP
Haarukkalevy
Haarukkalevyjä käytetään ankkuroitaessa palkkeja alapuolisiin puurakenteisiin. Lyhyttä PFP haarukkalevyä käytetään ankkuroitaessa kapeaan vaakatukeen (korkeus vähintään 45 mm). Pitkää PFP-haarukkalevyä käytetään ankkuroitaessa pilariin.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- PFP-haarukkalevyä käytetään ankkuroitaessa kattoristikoita tai palkkeja alapuolisiin puurakenteisiin
- Lyhyttä haarukkalevyä käytetään ankkuroitaessa kapeaan vaakatukeen (korkeus vähintään 45 mm)
- Pitkää ankkurilevyä käytetään ankkuroitaessa pilariin
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- Pilarin alapää nousee irti betonista, mikä pienentää kapillaarisesti nousevan veden pilarille aiheuttamaa kosteusriskiä
ASENNUS
KIINNITTÄMINEN
- Kiinnittämisessä käytetään CNA3,1xℓ-naulauslevynauloja tai CSA4,0xℓ-ruuveja. Haarukkalevyn yläosan kiinnittämisessä käytetään molemmin puolin yhtä monta naulaa tai ruuvia. Haarukkalevyn alaosan kiinnittämisessä käytetään kaksinkertainen määrä nauloja tai ruuveja verrattuna yläosan yhden puolen kiinnittämiseen, eli alaosan ja yläosan kiinnittämiseen käytetään sama määrä nauloja tai ruuveja
MITAT
PITUUS1 (A) / PITUUS2 (B) / LEVEYS1 (C) / LEVEYS2 (D) / LEVEYS3 (E)
- 170mm / 122mm / 36mm / – / 100mm
- 386mm / 122mm / 36mm / 50mm / 100mm
- 170mm / 122mm / 48mm / – / 100mm
- 386mm / 122mm / 48mm / 50mm / 100mm
Euroopan tekninen arviointi (ETA)
PFU
Palkkiankkuri
PFU-palkkiankkureita käytetään palkki-palkkiliitosten ankkuroinnissa. Niiden avulla voidaan siirtää vaakasuuntaisia kuormituksia. Kiinnikkeeseen merkitty keskilinja varmistaa sen asentamisen oikein paikalleen. Kuormituksesta riippuen käytetään kahta tai neljää kiinnikettä liitosta kohden. Kun käytetään kahta kiinnikettä, ne asennetaan ristikkäin, vastakkaisille puolille palkkeja.
SOVELLUS
LIITOS
- Palkki-palkki liitos
KÄYTTÖTARKOITUS

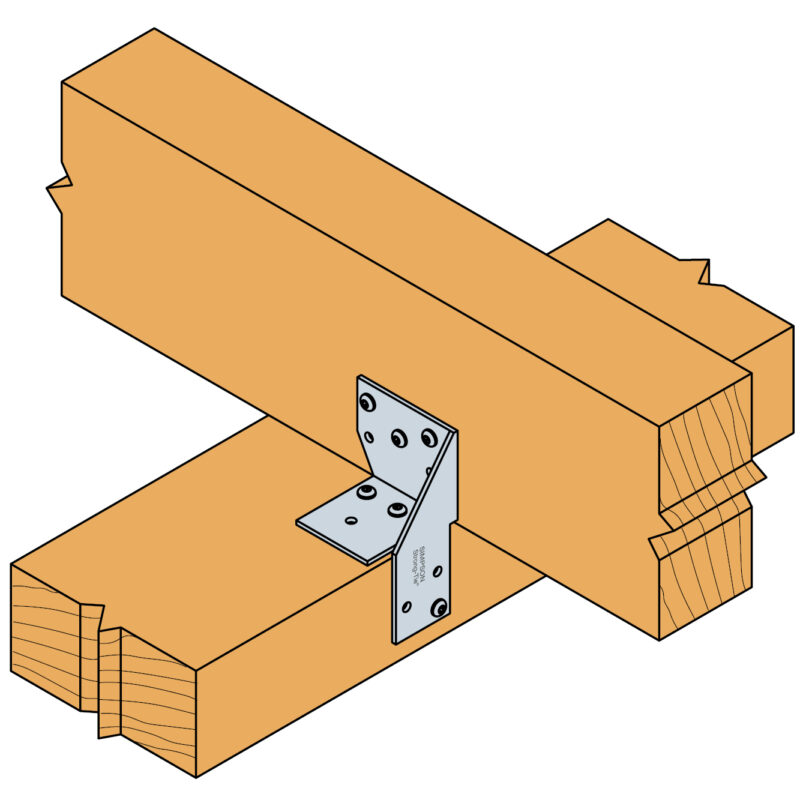

- Käytetään yksinkertaisille puurakenteille liitettäessä risteäviä palkkeja toisiinsa
OMINAISUUDET
MATERIAALI
PFU170:
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
PFU210 ja PFU250:
- Teräslaatu: Kuumasinkitty teräs S350GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- Asennuksen helpottamiseksi kiinnikkeen yhdessä siivekkeessä on tappi, jotta kiinnike on mahdollista kiinnittää väliaikaisesti yhdellä vasaran lyönnillä
- Kiinnikkeeseen on merkitty keskilinja, ja kun kiinnikettä asennetaan, tulee merkin olla kahden puuosan liitoskohdassa
ASENNUS
KIINNITTÄMINEN
- Kiinnittämisessä käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja
MITAT
LEVEYS (A) / PAKSUUS (B)
- 170mm / 30mm
- 210mm / 30mm
- 250mm / 30mm
Euroopan tekninen arviointi (ETA)
RS1
Liukukiinnike
RS1 liukukiinnikettä käytetään kiinnittämään puurakenteita, joissa tarvitaan liikkumavaraa, esimerkiksi hirsirakennuksen kattotuolien kiinnittäminen.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS

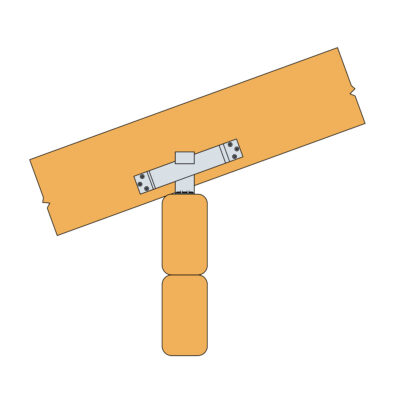

- Hirsirakennuksen kattotuolit
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- Joustava rakennuskiinnike, joka mahdollistaa osien liikkeen toistensa suhteen
ASENNUS
KIINNITTÄMINEN
- Kiinnittämiseen käytetään CNA4,0x?-naulaulevynauloja tai CSA5,0x?-naulauslevyruuveja
MITAT
PYSTY (A) / SYVYYS (B) / LEVEYS (C)
- 89mm / 70mm / 230mm
SFxx
Orsituki
SFN- ja SFM-orsitukia käytetään kannatinpalkkien kiinnitykseen kuvan osoittamissa tai vastaavantyyppisissä rakenteissa. Kiinnikkeitä on saatavana vasen- ja oikeakätisinä. Ne myydään ja niitä käytetään sarjoina. Kattokannatinta kohden käytetään aina yksi orsitukisarja. Jos liitoksessa käytetään vähemmän nauloja tai ruuveja kuin kiinnikkeessä on reikiä, naulat tai ruuvit sijoitetaan reikäriviin kiinnikkeen taivutuslinjan lähelle.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Käytetään muun muassa kannatinpalkkien kiinnitykseen
- Kattokannatinta kohden käytetään aina yksi orsitukisarja
OMINAISUUDET
MATERIAALI
- Teräs S250GD
HYÖDYT
- Saatavana vasen- ja oikeakätisinä
ASENNUS
KIINNITTÄMINEN
- Kiinnittämisessä käytetään CNA4,0xl-naulauslevynauloja tai CSA5,0xl-ruuveja
MITAT
PITUUS1 (A) / PITUUS2 (B) / LEVEYS (C) / PAKSUUS (D)
- 177mm / 139mm / 53mm / 53mm
- 260mm / 169mm / 73mm / 73mm
Euroopan tekninen arviointi (ETA)
SPF
Kannatuslevy
SPF-kannatuslevyjä käytetään palkki-palkkiliitoksissa. Niiden avulla voidaan ottaa vastaan vaakasuuntaisia kuormia. Kuormituksesta riippuen käytetään kahta tai neljää kannatuslevyä liitosta kohden. Kahta kiinnikettä käytettäessä kiinnikkeet asennetaan ristikkäin, vastakkaisille puolille palkkeja. Kiinnikkeitä on saatavana vasen- ja oikeakätisinä.
SOVELLUS
LIITOS

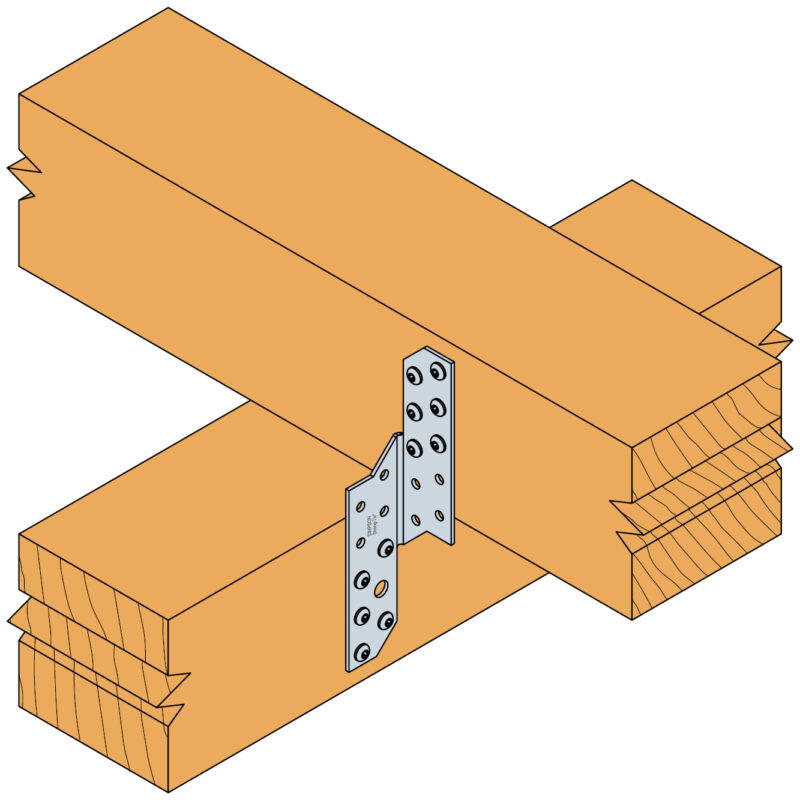

- Palkki-palkki liitos
KÄYTTÖTARKOITUS

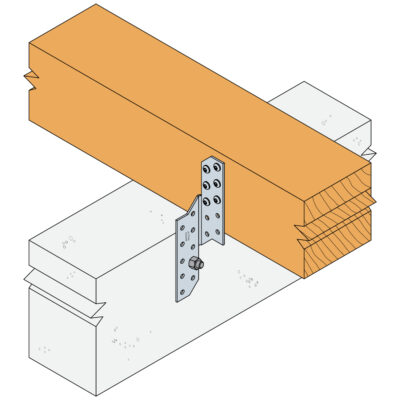

- Ankkurointi imukuormitukselle palkki-palkkiliitoksissa
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
- Saatavana ruostumattomasta teräksestä valmistettuna versiona: SPF-S
HYÖDYT
- Kiinnike voi ottaa vastaan myös vaakasuuntaisia kuormia
ASENNUS
KIINNITTÄMINEN
- Kiinnittämisessä käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja
MITAT
PITUUS1 (A) / LEVEYS (B) / PITUUS2 (C)
- 170mm / 32,5mm / 100mm
- 210mm / 32,5mm / 140mm
- 250mm / 32,5mm / 180mm
- 290mm / 32,5mm / 220mm
- 330mm / 32,5mm / 260mm
- 370mm / 32,5mm / 300mm
Euroopan tekninen arviointi (ETA)
SPF-S
Haponkestävä kannatuslevy
Ruostumatonta SPF-kattokiinnikettä käytetään imukuorman ankkurointiin palkki-palkkiliitoksissa. Kiinnike voi ottaa vastaan myös vaakasuuntaisia kuormituksia. Liitoksessa käytetään kahta tai neljää kiinnikettä kuormituksesta riippuen. Käytettäessä kahta kiinnikettä ne asennetaan palkin päältä katsoen ristikkäin. Kiinnikkeitä valmistetaan vasen- ja oikeakätisinä ja ne myydään kappaleittain.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Käytetään imukuormituksen ankkurointiin palkki-palkkiliitoksissa
OMINAISUUDET
MATERIAALI
- Ruostumattomasta teräslevystä (ruostumaton, haponkestävä AISI 316(L) / 1.4401(4)) / 1.4521)
HYÖDYT
- Kiinnike voi ottaa vastaan myös vaakasuuntaista kuormitusta
- Ruostumaton kiinnike
ASENNUS
KIINNITTÄMINEN
- CNA4,0xl naulauslevynauloja tai ruostumattomia CSA5,0xl naulauslevyruuveja
MITAT
PITUUS1 (A) / LEVEYS (B)
- 210mm / 32,5mm
- 250mm / 32,5mm
Euroopan tekninen arviointi (ETA)
SPF-Z
Kannatuslevy ZPRO
ZPRO SPF kannatuslevyjä käytetään risteävien puupalkkien vetoankkurointiin. Ainutlaatuinen ZPRO-pinnoite luo sopivat ominaisuudet terassirakenteille muissa kuin meriympäristöissä.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Terassirakenteet, käsitelty puu
OMINAISUUDET
MATERIAALI
- Teräs: S250GD + ZPRO
- Korroosiosuojaus: ZPRO-pinnoite – vastaa n. sinkkikerrosta. 55 μm
HYÖDYT
- ZPRO on ainutlaatuinen korroosiosuojapinnoite, joka tarjoaa vastaavanlaisen korroosiosuojan kuin kuumasinkitty teräs, jonka sinkin paksuus on 55 μm.
- Suunniteltu kestämään suuria vetokuormia vaakasuuntaisilla lisäkuormituksilla.
ASENNUS
KIINNITTÄMINEN
- Kiinnitys on tehtävä CNA HDG -kierrenauloilla tai CSA-Z Impreg+ -ruuveilla.
- Kiinnitys betoniin tulee tehdä Ø8mm ankkurilla.
MITAT
PITUUS1 (A) / LEVEYS (B) / PITUUS2 (C)
- 210mm / 32,5mm / 140mm
Euroopan tekninen arviointi (ETA)
SVI
Orsikulma

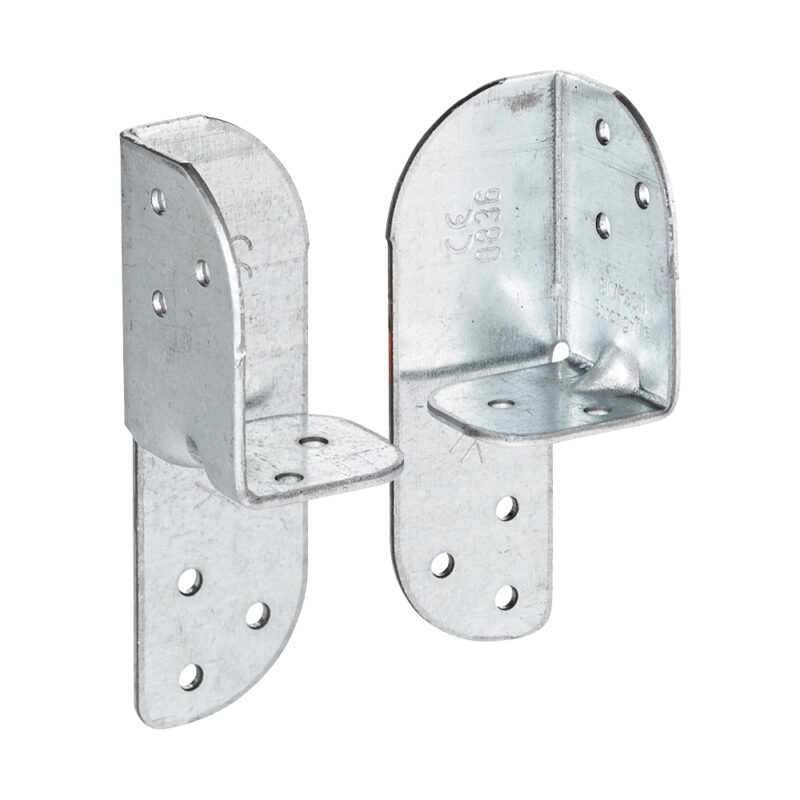

SVI-orsikulmia käytetään yhdistettäessä kannatinpalkki betoniin- tai kevytbetoniin kiinnitettyyn yläohjauspuuhun. Jos jänneväli on pitkä ja vaakasuuntaisten kiskoankkureiden käyttäminen ei riitä, voidaan käyttää orsikulmia. Kiinnikkeitä on saatavana vasen- ja oikeakätisinä. Ne myydään ja niitä käytetään sarjoina. Kannattimen päätä kohden käytetään aina yksi orsikulmasarja.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Kiinnitetään kannatinpalkki yläohjauspuuhun
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- Kiinnikkeitä on saatavana vasen- ja oikeakätisinä
ASENNUS
KIINNITTÄMINEN
- Kiinnittämisessä käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja
MITAT
PITUUS1 (A) / PAKSUUS1 (B) / LEVEYS1 (C)
- 200mm / 62mm / 42mm
- 240mm / 63mm / 43mm
Euroopan tekninen arviointi (ETA)
TIC
Kattoristikkokiinnikkeet
Kattoristikkokiinnikkeitä (TIC) voidaan käyttää tuettaessa kaikkia kattoristikkotyyppejä. Asennettaessa kattoristikoita TIC -kiinnikkeillä asentajan ei tarvitse työskennellä katolla samaan aikaan, joten putoamisonnettomuuden vaaraa ei ole. TIC-kiinnikkeet asennetaan tavallisesti yläpaarteen alapuolelle. Ne voidaan asentaa myös yläpaarteen päälle. Lisätietoja on asennusohjeessa. TIC-kiinnittimien käyttäminen edellyttää, että yläpaarteen korkeus on vähintään 120 mm. TIC-kiinnikkeitä on saatavana 300–1000 mm:n kattoristikkoetäisyyksille. Kiinnikkeissä on 10 mm:n pituussuuntainen jousi. Tarvittavien TIC-kiinnikkeiden määrä riippuu kattoristikoiden tyypistä ja koosta.
SOVELLUS
LIITOS
- Kattoristikko tuenta
KÄYTTÖTARKOITUS
- Käytetään kaikkien kattoristikkotyyppien, kuten käyttöullakkoristikoiden, harjaristikoiden ja saksiristikoiden, asennuksessa
- Katso kattoristikoiden asennusvideo verkkosivuiltamme
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- Kattoristikoiden asennukseen tarkoitettua TIC-kiinnikettä voidaan käyttää kaikentyyppisille kattoristikoille kuten käyttöullakkoristikoille, harjaristikoille ja saksiristikoille
- Käytettäessä TIC-kiinnikkeitä kattoristikoiden noston ja asennuksen aikana asentajan ei tarvitse työskennellä katolla asennuksen ja tuennan yhteydessä, joten putoamisonnettomuudet voidaan välttää
- Kaikki kiinnikkeet voidaan käyttää uudelleen
ASENNUS
KIINNITTÄMINEN
- Kiinnittämisessä käytetään CNA4,0x40-naulauslevynauloja tai CSA5,0x35-ruuveja
TICPKT01
Kattoristikkokiinnikkeet
Yhdistelmäpakkaus kattoristikoiden tukemiseen. Pakkaus sisältää 22 kattoristikkokiinnikettä, joilla ristikoiden välinen etäisyys on 1000 mm. Lisäksi 1-2 kattoristikon väli voi olla 990-300 mm.
TICPKT01-kattoristikkokiinnikesarjan sisältö on kuvattu taulukossa 1.
SOVELLUS
LIITOS
- Kattoristikko tuenta
KÄYTTÖTARKOITUS
- Käytetään kaikkien kattoristikkotyyppien, kuten käyttöullakkoristikoiden, harjaristikoiden ja saksiristikoiden, asennuksessa
- Katso kattoristikoiden asennusvideo verkkosivuiltamme
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- 1 paketti – nopeaa ja yksinkertaista
- Kattoristikoiden asennukseen tarkoitettua TIC-kiinnikettä voidaan käyttää kaikentyyppisille kattoristikoille kuten käyttöullakkoristikoille, harjaristikoille ja saksiristikoille
- Käytettäessä TIC-kiinnikkeitä kattoristikoiden noston ja asennuksen aikana asentajan ei tarvitse työskennellä katolla asennuksen ja tuennan yhteydessä, joten putoamisonnettomuudet voidaan välttää
- Kaikki kiinnikkeet voidaan käyttää uudelleen
TOL
Orsikannakkeet
Orsikannakkeen avulla voidaan kiinnittää harjapalkki, johon tiilikaton harjatiilet kiinnitetään. Orsikannake asennetaan haluttuun kulmaan ja korkeuteen.
Käyttämisestä ja asentamisesta on lisätietoja erillisessä julkaisussa.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Orsikannakkeen avulla voidaan kiinnittää harjapalkki, johon tiilikaton harjatiilet kiinnitetään
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- Orsikannake asennetaan haluttuun kulmaan ja korkeuteen
ASENNUS
KIINNITTÄMINEN
- Asennetaan alapuolisten rakenteiden päälle CNA4,0xℓ-naulauslevynauloilla tai CSA5,0xℓ-ruuveilla
- Orsikannake asennetaan CNA5,0x25-ruuveilla
MITAT
LEVEYS1 (A) / PAKSUUS1 (B) / PITUUS1 (C) / LEVEYS2 (D) / PITUUS2 (F)
- 40mm / 20mm / 57mm / 20mm / 194mm
TORV
Turvekattokoukku
Turvekaton räystäslankut kiinnitetään turvekattokoukkujen avulla. TORV120G ja TORV120BG on varustettu tapeilla, jotta räystäslankun alle jää riittävä rako, joten vesi pääsee poistumaan katolta vapaasti.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Turvekattokoukkuja käytetään turvekaton räystäslankkujen kiinnittämiseen
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S235JR, EN 10025 mukaan
- Korroosiosuoja: kuumasinkitty 55 μm:n sinkkikerrosta, EN ISO1461 mukaan
HYÖDYT
- Turvekaton yksinkertainen asennus
ASENNUS
KIINNITTÄMINEN
- Kiinnikkeet ja räystäslankut asennetaan kuumasinkityillä ruuveilla
MITAT
PYSTY (A) / PITUUS (B) / LEVEYS (C)
- 95mm / 200mm / 40mm
- 112mm / 280mm / 35mm
- 112mm / 280mm / 35mm
- 180mm / 340mm / 40mm
UNI
Yleislevy (kiinnike)
Yleiskiinnikkeitä käytetään palkki-palkkiliitoksissa. Kun liitoksessa käytetään kahta kiinnikettä, ne asennetaan ristikkäin, vastakkaisille puolille palkkeja. Kiinnikkeitä on saatavana vasen- ja oikeakätisinä.
SOVELLUS
LIITOS
- Palkki-palkki liitos
KÄYTTÖTARKOITUS
- Käytetään pienehköjen, risteävien palkkien liitoksissa esimerkiksi autokatoksissa, verannoissa, pergoloissa ja vastaavissa
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- Kiinnikkeessä on pyöristetyt kulmat, jotta se olisi tyylikkäämmän näköinen, ja siksi sitä voidaan käyttää näkyvissä liitoksissa
ASENNUS
KIINNITTÄMINEN
- Kiinnittämisessä käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja (UNI96:lle käytetään CNA3,1xℓ-naulauslevynaulaa tai CSA 4,0xℓ-naulauslevyruuvia)
MITAT
PITUUS1 (A) / PITUUS2 (B) / LEVEYS (C) / PAKSUUS (D)
- 96mm / 34mm / 35mm / 46mm
- 100mm / 52,5mm / 62,5mm / 47,5mm
- 130mm / 61,5mm / 62,5mm / 58mm
- 192mm / 49,5mm / 49,5mm / 96mm
- 96mm / 34mm / 35mm / 46mm
- 100mm / 52,5mm / 62,5mm / 47,5mm
- 130mm / 61,5mm / 62,5mm / 58mm
- 192mm / 49,5mm / 49,5mm / 96mm
Euroopan tekninen arviointi (ETA)
VTCR
Säätökiinnike
VTCR-kiinnike on tarkoitettu katon poikittaisten orsien kiinnittämiseen tavallisiin orsiin.
SOVELLUS
LIITOS
- Puu-puu liitos
KÄYTTÖTARKOITUS
- Poikittaisten orsien kiinnittämiseen tavallisiin orsiin
OMINAISUUDET
MATERIAALI
- Teräslaatu: Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
- Korroosiosuoja: 275 g/m² molemmin puolin – vastaa noin 20 μm:n sinkkikerrosta
HYÖDYT
- Voi sisältyä rakennejärjestelmään
- Asennus yhdeltä puolelta
- Säädettävissä asennusvaiheessa välillä 10–40°
- Alentaa taitekattorakenteen kustannuksia
ASENNUS
KIINNITTÄMINEN
- Asenna VTCR kaikilla määritetyillä kiinnikkeillä: 3,35 x 65 mm pyöreät lankanaulat kantavaan tukiristikkoon ja 3,75 x 30 mm neliömäiset kierrenaulat kattotuoliin
- Aseta VTCR kantavaan tukiristikkoon ja kiinnitä 3,35×65 mm:n naulalla 45° kulmassa kupoli-naulareikien läpi
Huomaa: Jos tukiristikko on 35 mm paksu, osa nauloista tulee näkyviin ennen kuin ne tunkeutuvat ristikon sivuun
- Taivuta VTCR:n ylälaippa haluttuun kulmaan; aseta ristikko tätä jalkaa vasten ja kiinnitä 3,75 x 30 mm:n naulalla kattotuolin alajänteeseen
- Asenna VTCR jokaisen tukiristikon yläjänteeseen ja kattotuolin leikkauskohtaan
Euroopan tekninen arviointi (ETA)
